1. 接线：

发射器：红线接 24v＋，黑线接 －

接收器：红线接 24v＋，黑线接 －

黄线(2 根)火警触点输出,火警时闭合。蓝线(2 根)故障触点输出,正常时闭合。

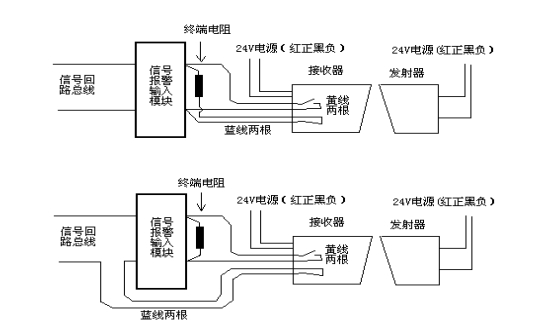

模块/探测器接线图：上图是断开终端电阻报故障的接线方式，下图是断开总线报故障接线方式。

复位方式：重新上电或按调试按键

2. 调试：

步骤. 发射器：应目测尽量对准接收器，绿灯暗亮为工作正常，不亮或高亮为工作异常。

步骤一.接收器：通电后声光自检 5 秒，完毕后进入正常工作。按接收器底壳下测的调试钮，听到三次(5 声)提示音后进入调试状态，请按照以下步骤调试。

步骤二. 调试时，红、黄灯为信号强弱指示灯

+当红灯亮蜂鸣器响表示光束过强--应往偏调；（偏离发射、接收器轴线）

+当黄灯亮蜂鸣器响表示光束过弱--应往正调；（靠近发射、接收器轴线）

+当红、黄灯全熄灭蜂鸣器不响，表示光束强度在正常范围内，调试角度正确。

步骤三. 调试角度正确后，接收器开始 10 秒自动调试，待听到两声长响黄灯闪亮一次后表示调试完毕。故障信号撤销进入正常工作。此时调试人员在不遮挡光路、不晃动探测器的情况下，应锁紧探测器后端调试螺母。

步骤四. 锁紧调试螺母后，为防止探测器有轻微角度偏移应再次调试确认，按调试钮重复“步骤二、三”的操作。当角度未发生偏移 10 秒后听到两声长响黄灯闪亮一次，全部调试完毕进入正常工作，红灯每四秒闪一次。

注 1）在一般情况下，发射器应尽量对正接收器并拧紧调整螺母，而只在接收器侧调试。调试时，左右方向应尽量对正发射器，只用上下方向来调，这样可防止接收到其它发射器的光束。调试时，应尽量调到红灯灭的一侧。

注 2）本产品必须现场调试后使用，出厂时已标定报警灵敏度，按照调试步骤完成调试便可达到报警要求。用标准测试片或全遮挡光路进行火警测试，达到报警时红色预警灯亮，延时 6 秒后输出报警信号。
